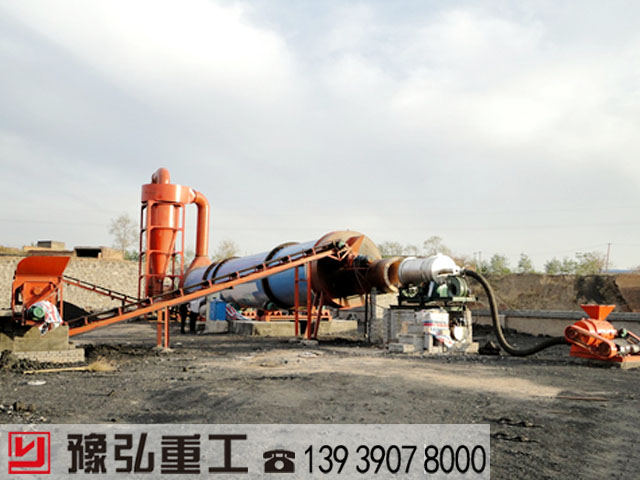

• 豫弘煤泥烘干机主要由热源、喂料装置、带式上料机、回转滚筒、带式出料机、引风机、除尘器和配电柜构成。


该套设备工作原理如下：物料由于具有一定的粘性，湿物料进入干燥滚筒后分以下几个工作区：一是导料区，湿物料泥进入此区与高温热风接触迅速蒸发水分，物料在大导角的导料板抄动下，形不成粘结便被导入下一个工作区；二是抄起清理区，湿料在此区被抄板抄起形成料幕状态，物料落下时易形成粘结滚筒壁现象，在此区由于设备设计有清扫装置，清扫装置便十分合理地清扫了内壁粘附的物料，在这个过程中，清扫装置对于物料团球结块也起破碎作用，从而增加了热交换面积，提高了干燥速率；三是倾斜扬料板区，湿煤泥在此区已 呈低水分松散状态，物料在此区已不具有粘结现象，经过充分热交换后物料达到所要求的水分状态，进入最后的出料区；四是出料区，滚筒在此区不设抄板，物料在此区滚动滑行至排料口，完成整个烘干过程。

1、 烘干机抗过载能力强，处理量大，燃料消耗少，干燥成本低；
2、采用顺流干燥方式，烟气与湿物料由同一侧进入干燥机，可以利用高温烟气获得很高的蒸发强度，干燥机出口温度低，热效率高；
3、可根据不同的物料性质改变运行参数，使物料在干燥机筒体内能够形成稳定的全断面料幕，质热交换更为充分；
4、新型给料、排料装置，杜绝滚筒干燥机给料堵塞、不连续、不均匀和返料现象，降低了除尘系统的负荷；
5、新型内部结构，强化了对已分散物料的清扫和热传导作用，消除了筒体内壁的沾粘现象，对物料水分、粘性的适应性更强；
6、干燥机实现了“零水平推力”、大大减少了挡托轮的磨损，筒体运转平稳可靠；
7、干燥机采用“调心式托轮装置”，使托轮和滚圈的配合永远呈线性接触，从而大大降低了磨损和动力损耗；
8、采用独特的大块煤泥延时烘干技术，保证煤泥烘干均匀性。
